Ponentes en las VII Jornadas de Ingeniería del Agua (Cartagena)
Entre el 18 y el 19 de octubre se han celebrado en la Universidad Politécnica de Cartagena las VII Jornadas de Ingeniería del Agua (JIA 2023) , que se organizan desde el año 2009 en diferentes ubicaciones de la geografía española. Se trata de unos encuentros bienales, de carácter científico-técnico, que reúnen a los mejores expertos, nacionales e internacionales, tanto de las universidades como de las administraciones y empresas, y que son promovidas, conjuntamente, por la Fundación para el Fomento de la Ingeniería del Agua (FFIA) y el Capítulo Español de la International Association for Hydro-Environment Engineering and Research (IAHR).
La comunicación de ACIS2in “Ensayo de protecciones de presas frente a sobrevertido mediante bloques en forma de cuña en condiciones de cuasi prototipo” basada en la tesis doctoral de Javier Caballero fue seleccionada por el Comité Científico para su exposición oral, y llevada a cabo por el mencionado Director Técnico de ACIS2in (https://jia2023.upct.es/assets/docs/Programa%20detallado%20VII%20JIA.pdf)

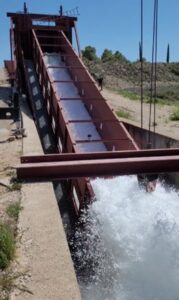

La comunicación describe una serie de ensayos hidráulicos de una protección frente a la erosión mediante bloques en forma de cuña (WSBs) destinados a la protección frente al sobrevertido de presas de materiales sueltos que se han llevado a cabo en una nueva instalación experimental, denominada “Instalación de Experimentación Hidráulica Luis Ruano” (IEH Luis Ruano) en condiciones de cuasi prototipo.

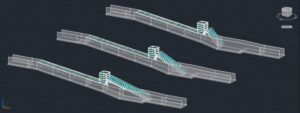

Esta instalación única se encuentra en el canal auxiliar que conduce al embalse de Laverné (Zaragoza, España) desde la acequia de Sora y presenta un desnivel máximo de 7 m y un caudal de hasta 9 m3 s-1 con capacidad de adoptar taludes y anchura variable en su canal de descarga.
El objetivo de la instalación es la ejecución de investigaciones experimentales sobre tecnologías para proteger presas de materiales sueltos, diques fluviales y balsas contra la erosión por sobrevertido con caudales unitarios elevados.
Así, se han realizado las primeras pruebas sobre protecciones tipo WSBs con el bloque ACUÑA para tres tamaños de bloque diferentes (pequeño, mediano y grande, con pesos de 5, 15 y 35 kg, respectivamente) y alcanzando caudales de hasta 7 m3 s-1.
Las pruebas realizadas tenían como objetivo la evaluación del comportamiento de los WSBs en referencia a su resistencia o no frente al sobrevertido con altas cargas hidráulicas. Adicionalmente, en alguno de los casos, se han podido medir los desplazamientos de los bloques dentro del canal mediante técnicas de restitución fotogramétrica que se procesaron para crear modelos digitales del terreno, así como los esfuerzos necesarios para la extracción de piezas del sistema en seco.
Los resultados de los ensayos realizados demuestran la capacidad de los WSBs para soportar altas descargas unitarias de caudal en condiciones extremadamente negativas. Las pruebas realizadas también ayudaron a
identificar modos de fallo potenciales que se expondrán en el artículo.
Esta investigación fue financiada por el Ministerio de Ciencia e Innovación de España (Ministerio de Ciencia e Innovación, MICINN) a través del proyecto PABLO (número de subvención RTC-2017-6196-5) y la participación de ACIS2in en la misma ha sido posible, en la última fase de la investigación, gracias al apoyo del CDTi a ACIS2in a través del proyecto NEOTEC SNEO-20211264 “TECNOLOGÍA EFICIENTE PARA LA SEGURIDAD DE LAS INFRAESTRUCTURAS HIDRÁULICAS” , que ha servido para la financiación de la ejecución de los últimos ensayos en campo.
